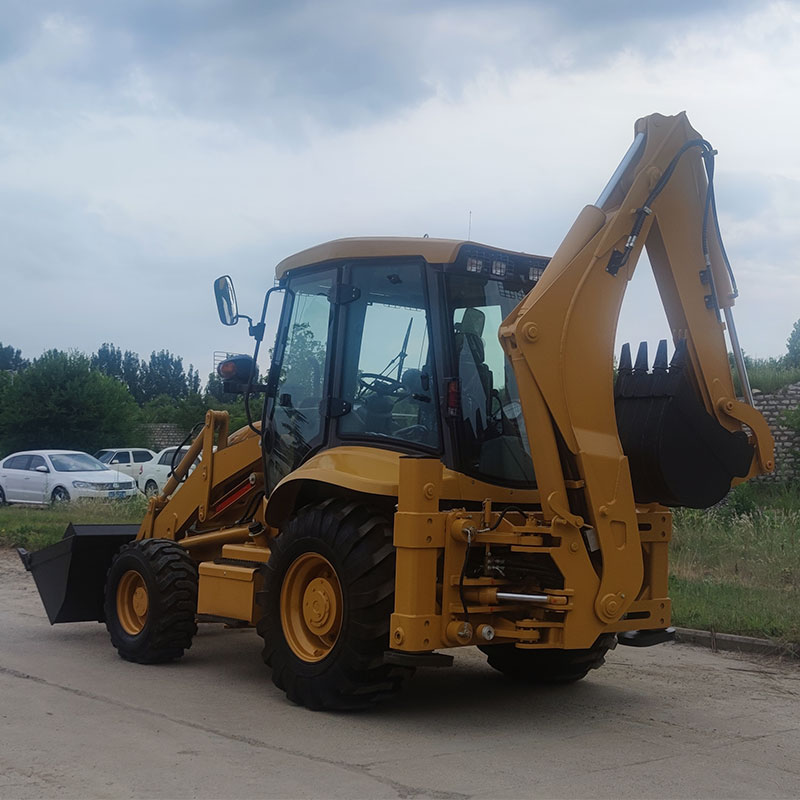

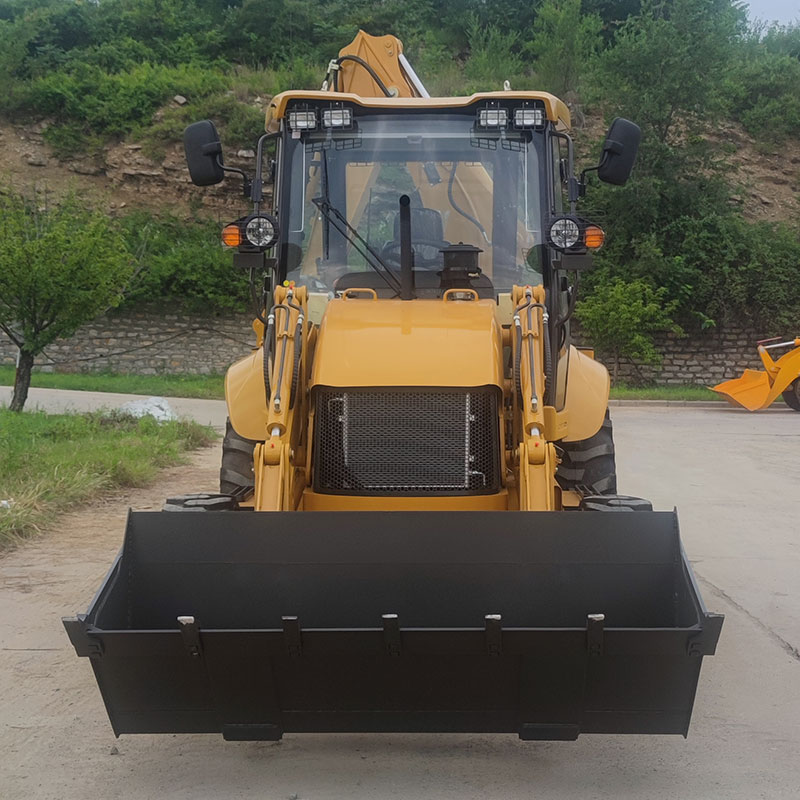

388-II



性能特點:
采用高可靠性的液力變矩器和變速箱提供超強動力,加重工程專用橋行走平穩、可靠性高。
將挖掘機和裝載機兩機合為一體,一機多能。完全具備小型挖掘機和裝載機的所有功能,更適合在狹窄空間作業,方便靈活,工作效率提高30%以上。

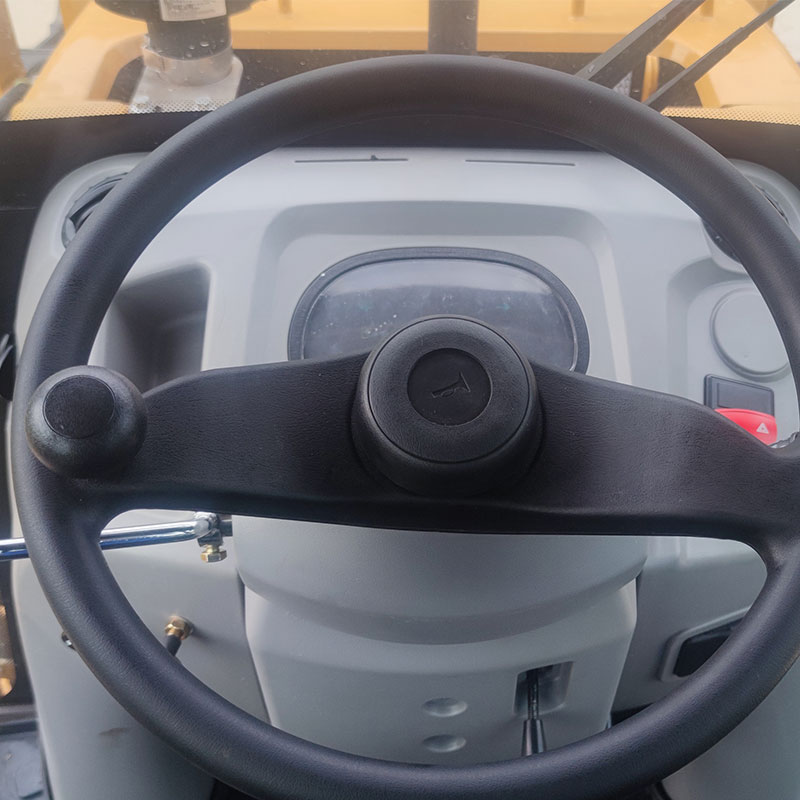

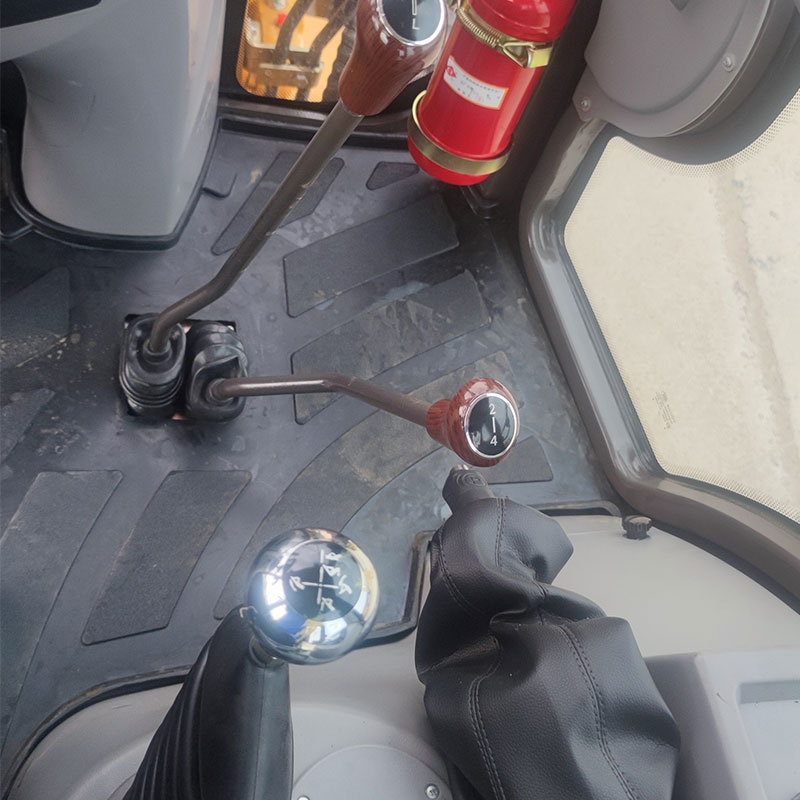

人性化設計旋轉減振座椅,全鋼化成型玻璃駕駛室,視野更寬闊,駕駛更舒適。

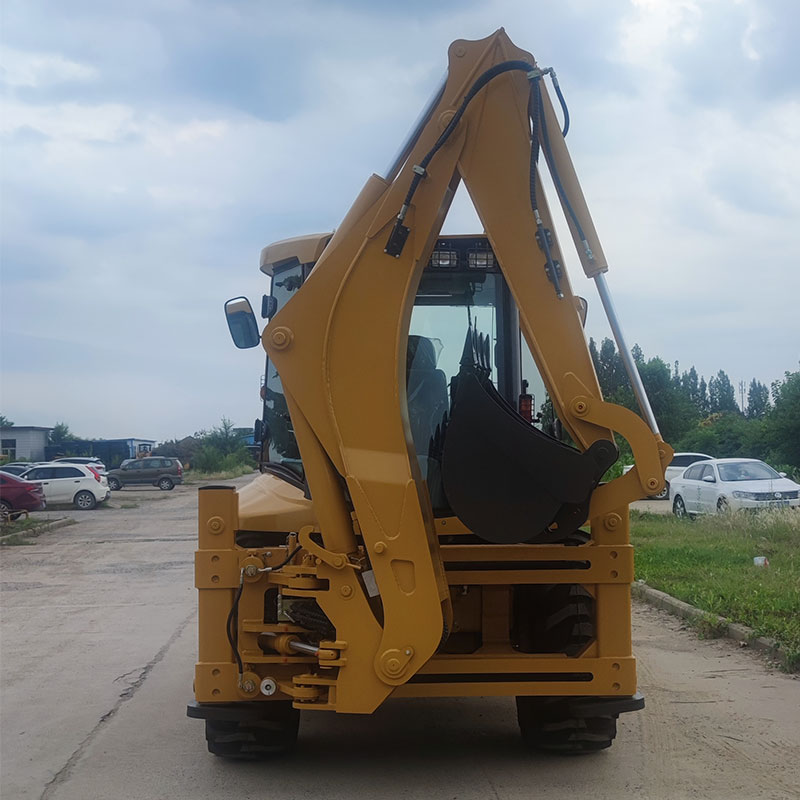

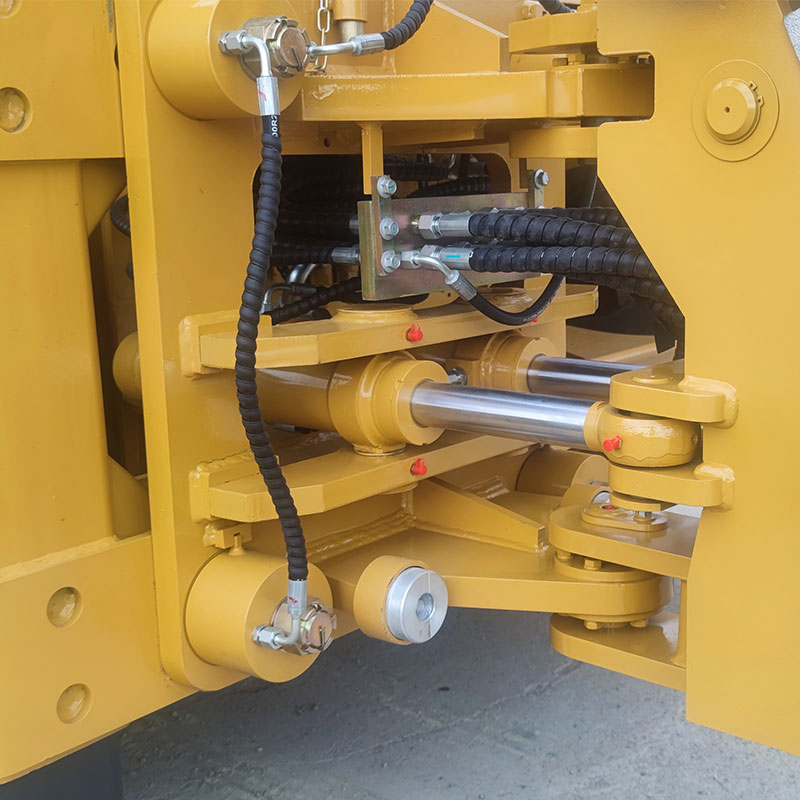

挖掘可側向滑移機構裝置,使挖掘作業范圍更大,效率更高。

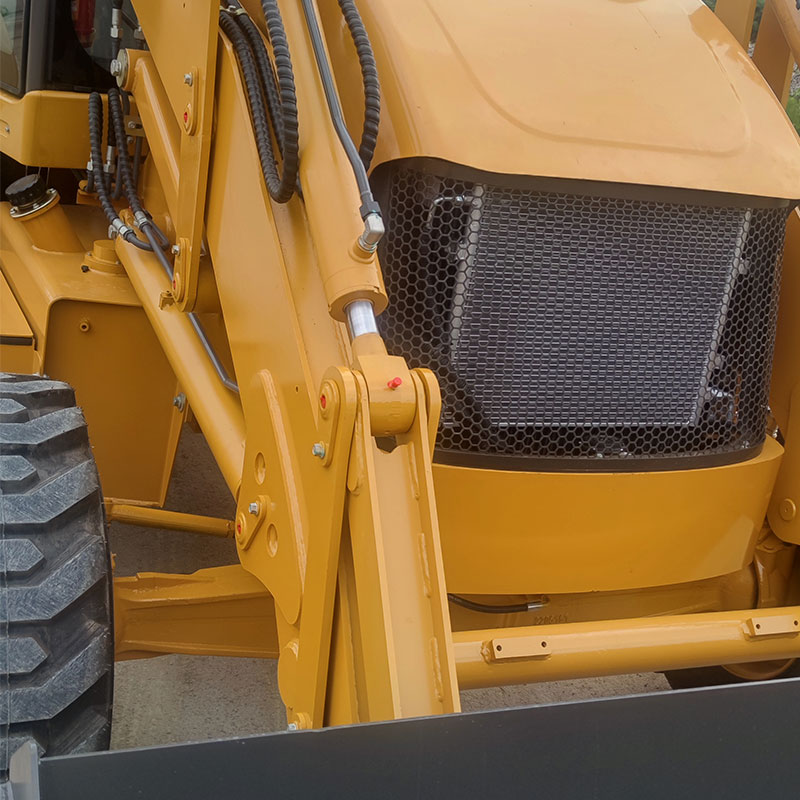

前翻式護罩的設計,大大提高了整機的維護性。
可選配多種附具裝置,完成多種施工作業。用于市政、建筑、水利、公路、自來水、供電、園林等部門,可從事農業建筑,管道鋪設,電纜敷設,園林綠化等作業。
Product Introduction
388-II技術參數 The Main Performance Parameter of Backhoe Loader 388
| ||||
整機操作重量Overall Operating Weight | 8200KG | 輪邊減速型式Final Reducer | 一級輪邊減速Single Stage Final Reducer | |
運輸尺寸Transport Dimension | 額定橋載荷Rated Loader of Axle | 8/18.5t | ||
長×寬×高mm L*W*H | 6120×2410×3763 | |||
駕駛室到地面高度cab to ground mm | 2900mm | 傳動系統Transmission System | ||
軸距 Wheel base | 2248mm | 變矩器Torque Converter | ||
最小離地間隙 Min. Ground Clearance | 300mm | 型號Model | YJ280 | |
裝載斗容 Bucket Capacity | 1.0m3
| 型式Type | 單級、單相三元件Single-stage Three Elements | |
掘起力Breakout Force | 38KN | 最高效率Max. Efficiency | 84.4% | |
裝載舉升能力Loading Lifting Capacity | 2500KG | 變速箱Gearbox | ||
鏟斗卸載高度Bucket Dumping Height | 2742mm | 型式Type | 定軸式動力換檔Fixed Shaft Power Transmission | |
鏟斗卸載距離Bucket Dumping Distance | 925mm | 離合器操縱油壓Oil Pressure of Clutch | 1373Kpa—1569 Kpa | |
鏟挖深度 Digging Depth | 52mm | 檔位數Gears | 前進2檔,后退2檔Two Gears Ahead, Two Gears Astern | |
反鏟斗容Backhoe Capacity | 0.3 m3 | 最高車速Max.Speed | 30Km/h | |
最大挖掘深度Max. Digging Depth | 4082mm | 輪胎Tyre | ||

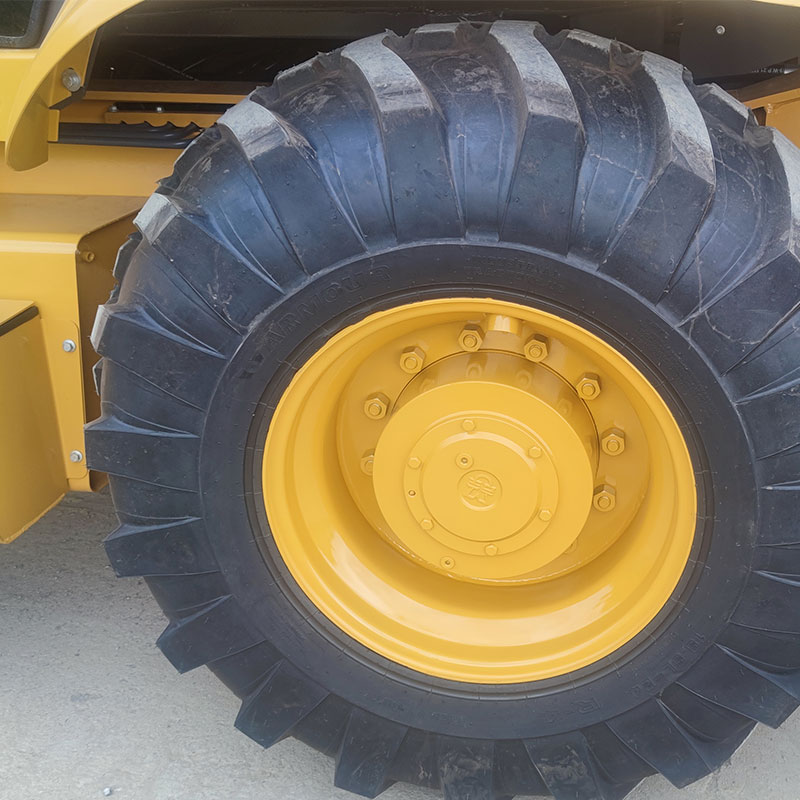

挖斗回轉角Swing Angle of Excavator Grab | 190o | 規格Model | 14-17.5/19.5L-24 | |
最大牽引力Max. Pulling Force | 39KN | 前輪氣壓Pressure of Front wheel | 0.55Mpa | |
發動機Engine | 后輪氣壓Pressure of Back Wheel | 0.223Mpa | ||
型號Model | YC4A105Z-T20 | 制動系統Brake System | ||
型式Type | 直列、直噴、四沖程、直噴燃燒室In Line Direct injection Four-Stroke and Injection Combustion Chamber | 駐車/緊急制動Emergency Brake | 操縱力實施制動Operation Power Implementing brake | |
氣缸數-內徑*行程Cylinder-Inside Diameter*Stroke | 4-108×132 | 手操縱力解除制動Manual Operation Power Terminating Brake | ||
額定功率Rated Power | 75KW | 行車制動Service Brake | 氣頂油鉗盤制動Air Over Oil Caliper Brake | |
額定轉速Rated Speed | 2200r/min | 外置式External Type | ||
最低燃油率Min. Fuel Consumption | ≤230g/km.h | 自調節Self-regulation | ||
最大扭矩Max.Torque | ≥400N.M | 自平衡Self-balance | ||
排量Displacement | 4.837L | 液壓系統Hydraulic System | ||
轉向系統Steering System | 挖斗挖掘力Digging Power of Excavator Grab | 46.5KN | ||
轉向器型號Model of Steering Device | BZZ5-250 | 斗桿挖掘力Digging Power of Dipper | 44KN | |
轉向角Steering Angle | ±36 o | 鏟斗提升時間Bucket Lifting Time | 6.8S | |
最小轉彎半徑Min. turning radius | 6581mm | 鏟斗下降時間Bucket Lowering Time | 3.1S | |
系統壓力Pressure of the system | 18Mpa | 鏟斗卸載時間Bucket Discharge Time | 2.0S | |
驅動橋Axle | ||||
生產廠家Manufacturer | 肥城Feicheng | 主傳動型式Main Transmission Type | 雙級減速式Double Reduction |
